คู่มือการใช้งาน (User Manual)

ผลิตภัณฑ์: MICRON TOOLS (Fusion 360 Add-in) | เวอร์ชัน: 1.0

---

1. การติดตั้งและเริ่มใช้งาน

เริ่มต้นใช้งานได้ง่ายๆ ใน 4 ขั้นตอน:

1. ดาวน์โหลดไฟล์ติดตั้ง .exe (Standard หรือ Trial) จากหน้าแรกของเว็บไซต์
2. สำคัญ: กรุณาปิดโปรแกรม Autodesk Fusion 360 ก่อนทำการติดตั้ง
3. ดับเบิ้ลคลิกไฟล์ติดตั้ง และกด Next ตามขั้นตอนจนเสร็จสิ้น

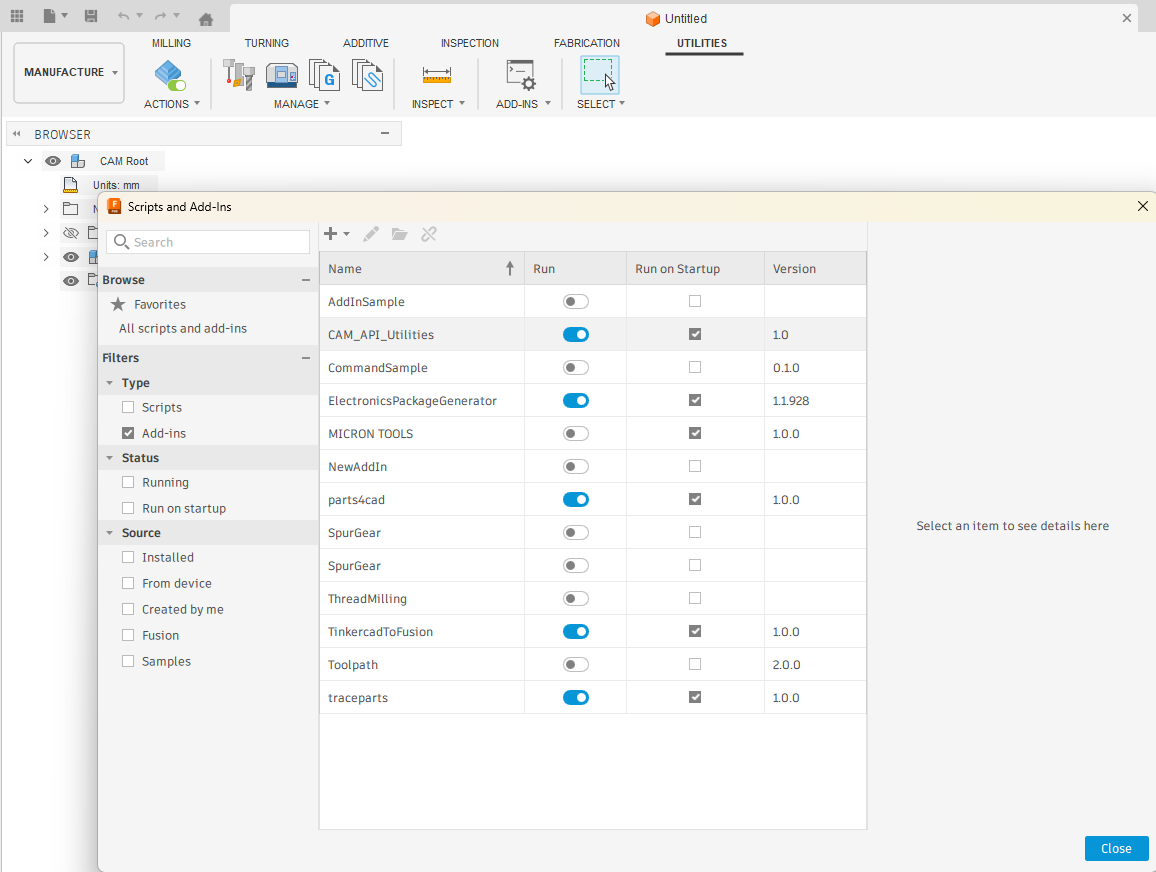

4. เปิด Fusion 360 ไปที่ Workspace "Manufacture" กดเข้าที่แถบ Utilities และกด Run MICRON TOOLS

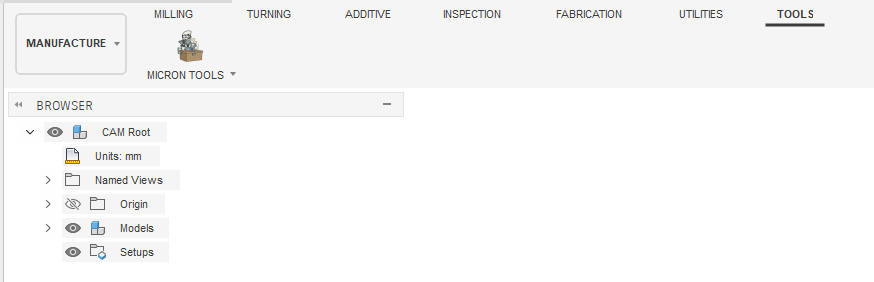

คุณจะพบแถบ TOOLS (อยู่ติดกับแถบ Utilities) MICRON TOOLS จะอยู่ในแถบนั้น

2. การยืนยันตัวตน (Activation)

สำหรับรุ่น Standard (Subscription):

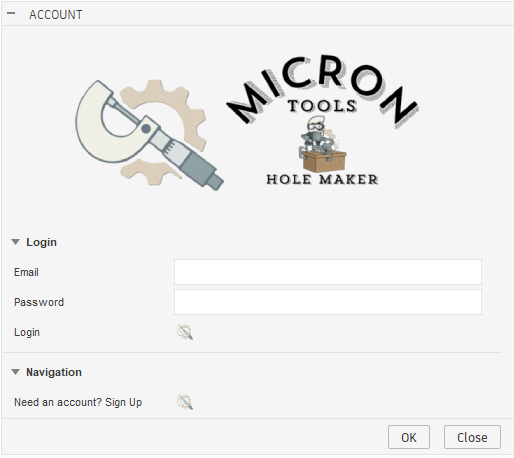

• คลิกที่ปุ่ม Account บนแถบเครื่องมือ
• เลือก Sign Up เพื่อสร้างบัญชีใหม่ หรือ Log In หากมีบัญชีแล้ว
• เมื่อสถานะขึ้นว่า Status: ACTIVE ท่านจะสามารถใช้งานได้ทันที

สำหรับรุ่น Trial (ทดลองใช้):

ระบบจะเปิดสิทธิ์ใช้งาน 50 ครั้งให้อัตโนมัติเมื่อรันคำสั่งครั้งแรก

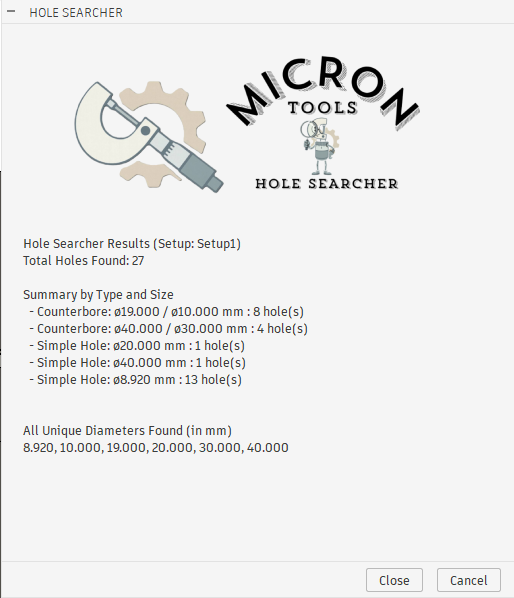

3. ฟีเจอร์: Hole Searcher (ฟรี)

เครื่องมือสแกนชิ้นงานเพื่อดูข้อมูลรูเจาะทั้งหมดอย่างรวดเร็ว

1. ตรวจสอบให้แน่ใจว่าท่านได้ Active Setup ที่ต้องการทำงานแล้ว
2. คลิกปุ่ม Hole Searcher
3. อ่านรายงานสรุปจำนวนและขนาดรูที่พบ (แยกตามประเภท Simple, Counterbore, Tap)

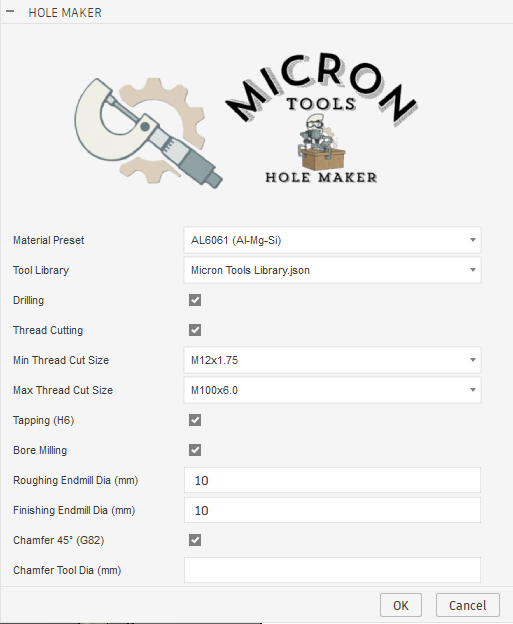

4. ฟีเจอร์: Hole Maker

หัวใจหลักของการสร้าง Toolpath อัตโนมัติ

• Material Preset: เลือกชนิดวัสดุชิ้นงาน (โปรแกรมจะคำนวณ Feed/Speed ให้)

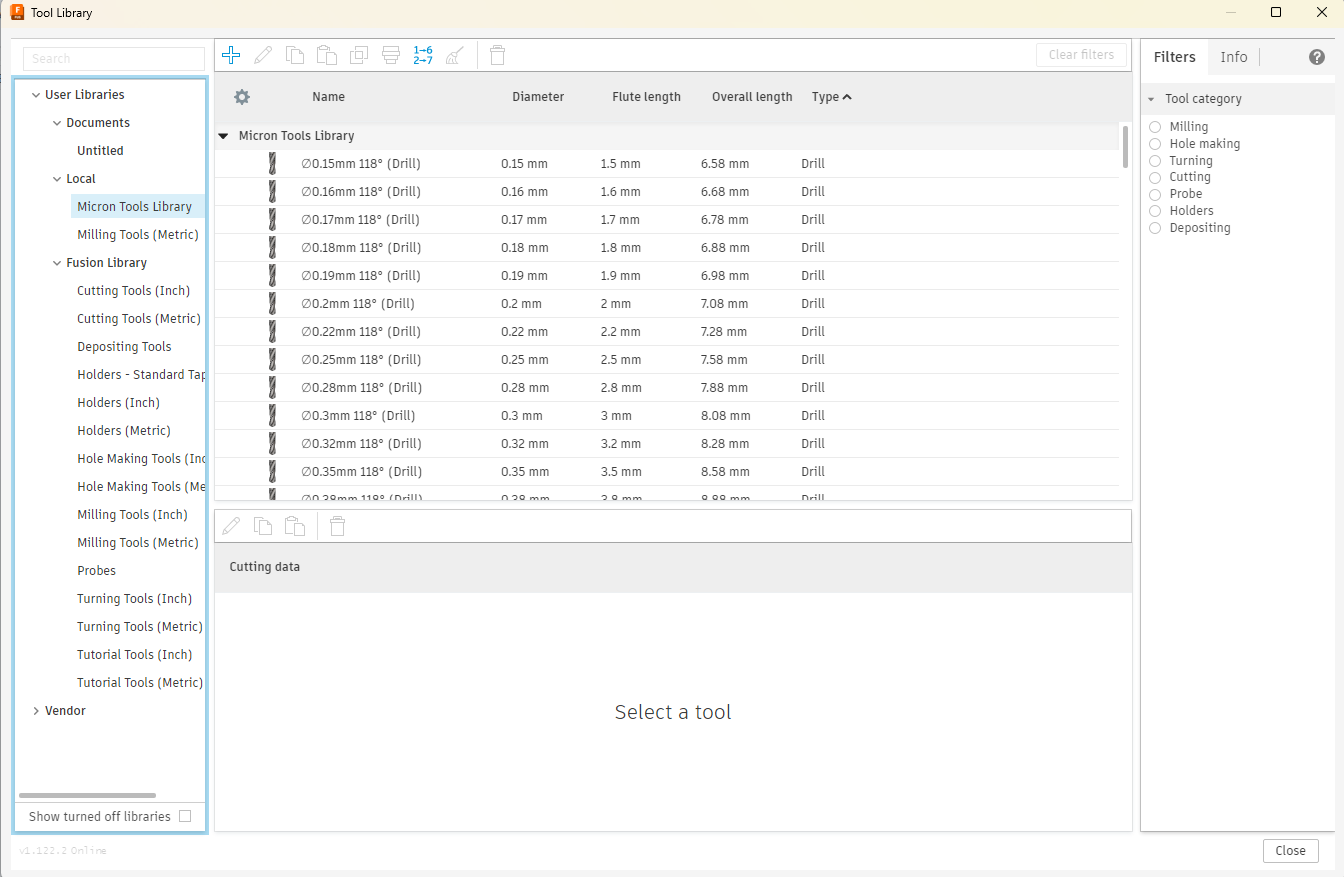

• Tool Library: เลือก Tool Library ที่เก็บดอกสว่านของท่าน (มี Micron Tools Library ติดตั้งมาให้เป็นตัวเริ่มต้น)

Select Operations (เลือกกระบวนการ):

• Drilling:
  • เจาะนำศูนย์ + เจาะลึก
  • โปรแกรมจะเลือกเจาะรูตามขนาดของดอกสว่านที่มี อย่างเช่น สำหรับรู 5.2 มม. บนชิ้นงาน ใน Library จะต้องมีดอกสว่าน 5.2 มม. อยู่
• Tapping (H6): สำหรับรูเกลียวจะถูกสร้าง Operation เจาะรูพื้นฐาน (Center Drill / Drill) แยกออกจากรูปกติ
• Thread Cutting (กัดเกลียว):
  • โปรแกรมจะเลือก Tool ที่มีระยะ Pitch ของ Tool ให้ตรงกับระยะ Pitch ของรูเกลียวที่ต้องการกัด
  • โปรแกรมไม่ได้สนใจขนาดของ Diameter ของ Tool แต่จะเลือก Tool ที่ Diameter ใหญ่ที่สุด(แข็งแรงที่สุด) แต่จะไม่ใหญ่เกินขนาดของรู
  • ถ้าหากเลือก Thread Cutting + Tapping (H6) Operation Tap จะถูกสร้างให้กับเฉพาะรูที่ไม่ใหญ่เกิน Min Thread Cut Size อย่างเช่น ถ้าหากกำหนด Min Thread Cut Size ไว้ที่ M6x1 Operation Tap จะถูกสร้างถึงรู M5x0.8 เท่านั้น
• Bore Milling (คว้านรู):
  • เฉพาะรูประเภท Counter Bore
  • จะสร้าง Operation Bore Milling ให้กับรูที่มีขนาดเล็กกว่าขนาดของดอกกัดหยาบ (Rough Endmill) เท่านั้น อย่างเช่น ถ้าหากบนชิ้นงานมีรู Counter Bore ขนาด 8 มม. / 15 มม. / 20 มม. และกำหนดดอก Rough Endmill เป็น 10 มม. Operation จะถูกสร้างให้กับรู 15 มม. / 20 มม. เท่านั้น
• Chamfer 45°:
  • ลบคมปากรูด้วย G82
  • ขนาดของรูที่จะสร้าง operation สำหรับลบคมด้วย G82 จะต้องมีขนาดที่เล็กกว่าดอก Chamfer ที่ใช้ อย่างเช่น ถ้าหากบนชิ้นงานมีรูขนาด 4 มม. / 5 มม. / 10 มม. / 15 มม. / 20 มม. และกำหนดขนาดของดอก Chamfer เป็น 12 มม. โปรแกรมจะสร้าง Operation ให้รู 4 มม. / 5 มม. / 10 มม. เท่านั้น

กด OK โปรแกรมจะสร้าง Toolpath ลงใน Setup ให้ทันที

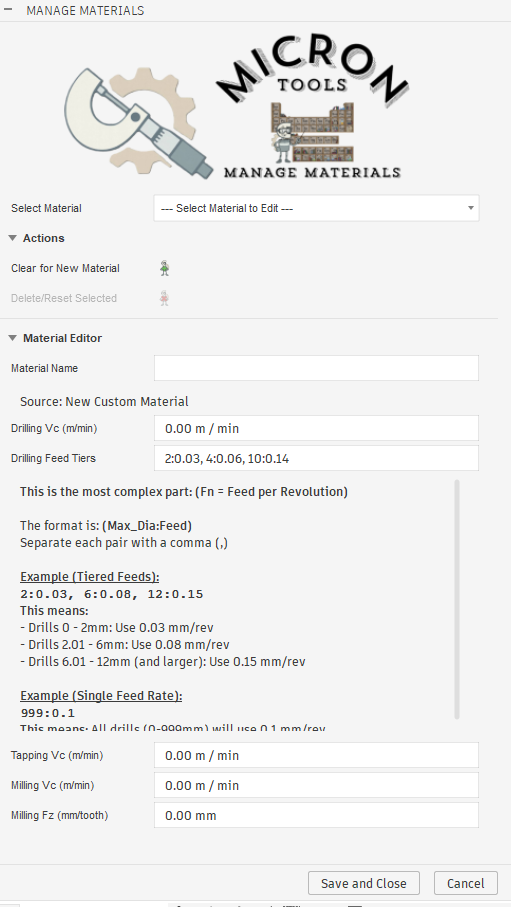

5. ฟีเจอร์: Manage Materials

ปรับแต่งสูตร Feeds & Speeds ให้เข้ากับเครื่องจักรของคุณ

• Vc (Surface Speed): ความเร็วตัด (m/min)
• Fz / Fn: อัตราป้อนต่อฟัน หรือต่อรอบ
• Drilling Feed Tiers: กำหนด Feed Per Revolution ตามขนาดดอกสว่าน (เช่น 2:0.03, 6:0.08 หมายถึงดอกเล็กกว่า 2mm ใช้ Feed Per Revolution 0.03)

ถ้าหากต้องการสร้าง Materials ใหม่ สามารถกำหนดชื่อใน Material Name และปรับค่าต่างๆ ได้ในทันที (ไม่ต้องกด Select Material to Edit) รายชื่อของ Material ใหม่ที่เพิ่มเข้ามาจะปรากฏขึ้นให้เลือกในหน้า Hole Maker

ถ้าหากต้องการปรับเปลี่ยนค่าต่างๆ สำหรับ Material ที่มีอยู่แล้ว สามารถเลือก Select Material to Edit เพื่อแก้ไขได้

กด Save and Close เพื่อบันทึก

*ถ้าหากต้องการลบ Material ที่เพิ่มเข้าไปใหม่ให้กดเลือก Material นั้นและ Delete/Reset (ถ้าหากเป็น Material ที่ติดมากับโปรแกรมจะไม่สามารถลบออกได้แต่จะเป็นการ Reset เพื่อกลับไปค่าเริ่มต้น)
